Des décennies d’expertise au service de votre vision

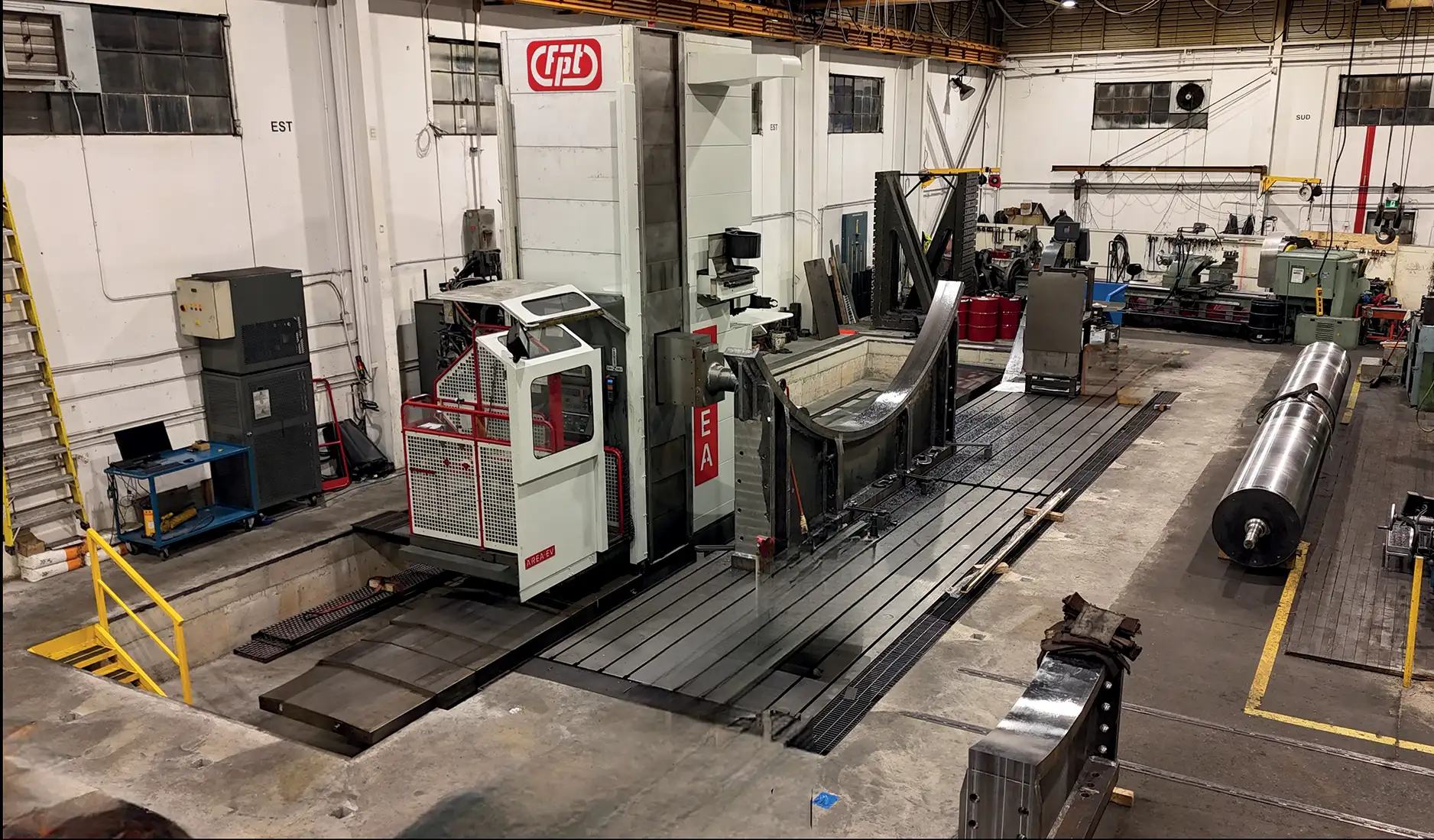

CENTRE D'USINAGE
11 FLOOR TYPE11 40 PIEDS
Machiniste conventionnel
Temps plein
St-Jean-sur-Richelieu, Saint-Bruno et Saint-Léonard
St-Jean-sur-Richelieu, Saint-Bruno et Saint-Léonard
Fiche technique
Spécifications
| VERTICAL HEAD TRAVEL. | 137.79" |
|---|---|
| HORIZONTAL COLUMN TRAVEL. X-AXIS | 472" |
| RAM TRAVEL. Z-AXIS | 59.05" |
| RAM CROSS SECTION | 17.71" X 19.68" |
| SPINDLE SPEEDS. MAX | 5,000 RPM |
| SPINDLE TAPER | #50 |
Équipé de :
| HEIDEN HEIN TNC 530 CNC CONTROL |
|---|
| SO-STATION AUTOMATIC TOOL CHANGER |
| 2-STATION AUTOMATIC HEAD CHANGER |
| AUTOMATIC UNIVERSAL CONTINUOUS POSITIONING Bl-ROTATIVE HEAD WITH 6,000 RPM |
| 512" X 98" T-SLOTTED FLOOR PLATE |
| (4) 132" X 48" T-SLOTTED ANGLE PLATES |
| THROUGH SPINDLE COOLANT |
| FLOOD COOLANT |
| CHIP CONVEYOR |
| HYDRAULIC BALANCING SYSTEM |
| WAY COVERS |

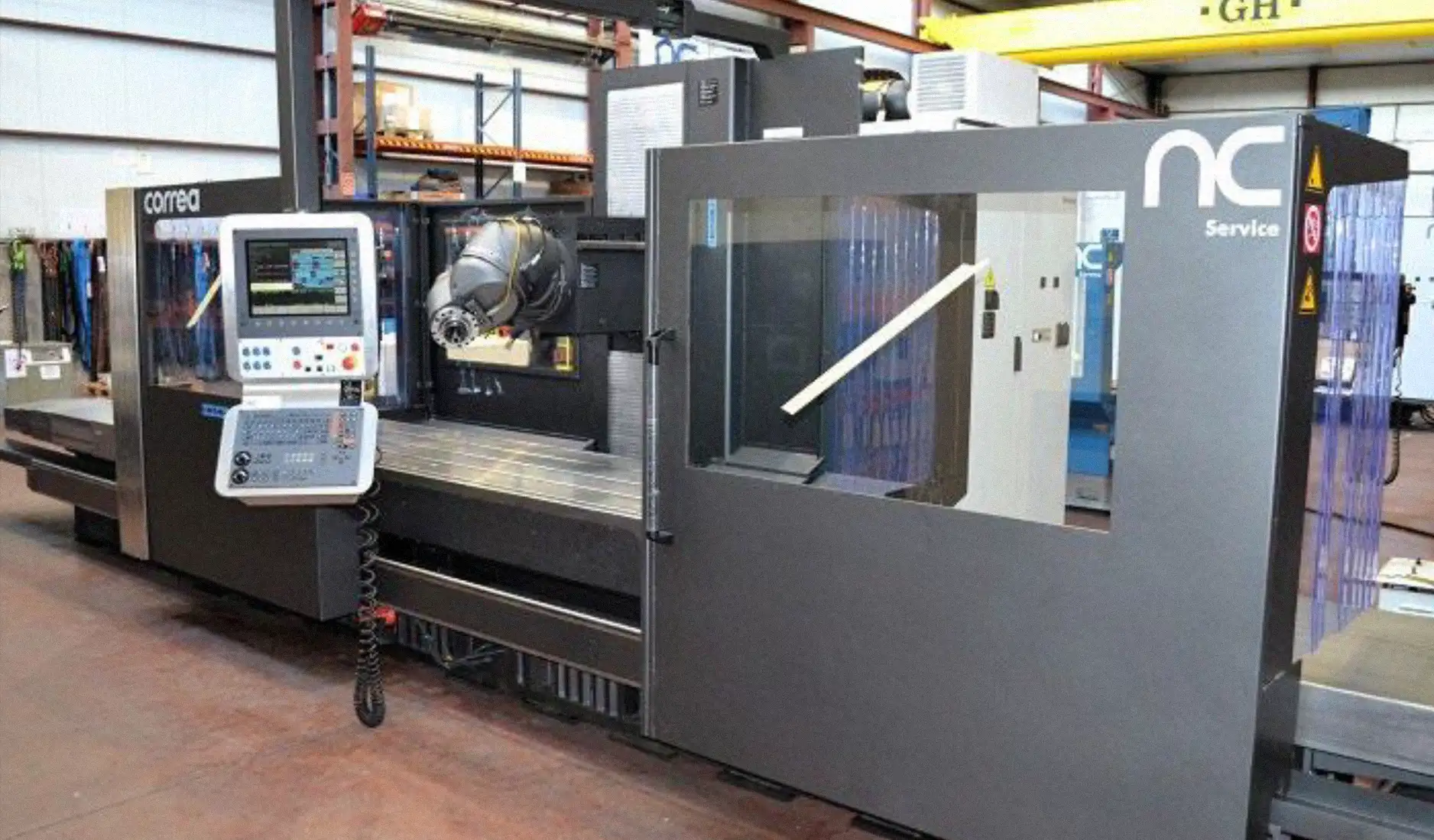

Fraiseuse CORREA DIANA 35
Machiniste conventionnel
Temps plein St-Jean-sur-Richelieu, Saint-Bruno et Saint-Léonard
St-Jean-sur-Richelieu, Saint-Bruno et Saint-Léonard
Fiche technique
Spécifications
Fraiseuse
| Manufacturier | CORREA |
|---|---|
| Modèle | DIANA 35 / (S/n.: 624049) |
| Année de manufacturation | 2024 |
| Condition | Neuf |
| Type | Lit |
| Unité de contrôle | HEIDENHAIN iTNC -530 |
Fraiseuse
| Dimensions des fentes en T | 3800 x 900 mm |
|---|---|
| Nombre d'emplacements T | 5 |
| Dimensions des fentes en T | 22 mm |
Traversées d’axes
| Traversée de l'axe X | 3500 mm |
|---|---|
| Traversée de l'axe Y | 1000 mm |
| Traversée de l'axe Z | 1000 mm |
Tête de fraisage
| Type de tête | Tête de fraisage à indexation automatique UDG40 (tous les 2,5º) |
|---|---|
| Système de serrage des outils | Hydraulique |
| Nez effilé | ISO 50 (DIN69871) / Tirette : DIN69872 |
| Plage de vitesse | 20 - 3000 r.p.m. |
| Puissance de broche | 22 kW |
Vitesse d’alimentation
| Vitesse d'alimentation rapide (X,Y,Z) | 20000 mm/min |
|---|

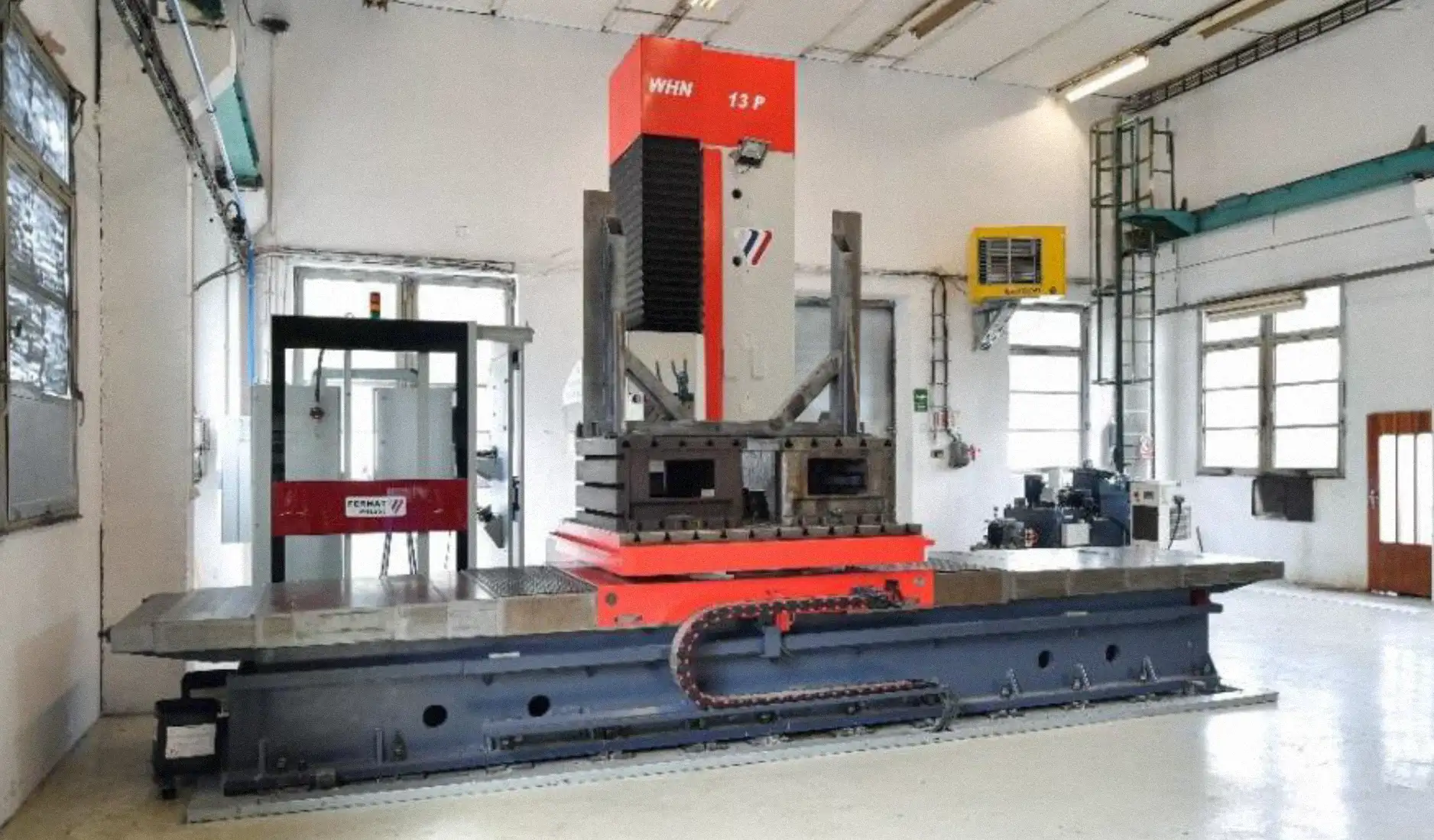

Aléseuse horizontal
WHN 13 P CNC
Machiniste conventionnel
Temps plein St-Jean-sur-Richelieu, Saint-Bruno et Saint-Léonard
St-Jean-sur-Richelieu, Saint-Bruno et Saint-Léonard
Fiche technique
Spécifications
Traversées d’axes
|
X / Y / Z / W (déplacements des axes) |
3 500 / 2 000 / 1 250 / 800 mm 137.7” / 78.7” / 49.2” / 31.4” |
|---|---|
| Diamètre de la broche | 130 mm / 5.1” |
| RPM maximum de la broche | 3000 RPM |
| Puissance du moteur principal de broche (S1) | Siemens 41 kW / 55 hp |
| Cône de broche | CAT 50 (SK50) |
| Système de contrôle CNC |
Heidenhain TNC 640
Heidenhain HR 510 Volant écran 19" |
| Échelles linéaires | Heidenhain, absolu optique X, Y, Z |
Table rotative CNC
|
1 600 x 1 800 mm / 62.9” x 70.8”
avec max. 12 tonnes / 26 455 lb de charge |
| Un pignon |
| Un servomoteur |
| Absolu B - Encodeur d'axe |
Accessoires standards, unités
| Tableau électrique climatisé |
| Exécution certifiée UL |
| Unité hydraulique de lubrification |
| Unité de refroidissement pour la stabilisation thermique des roulements de broche |
| Transformateur non inclus |
Système de refroidissement
| Basse pression avec max. Pression de sortie de l'unité 6 bars (hors système de refroidissement) |
Changeur d’outils
| Option |
Service
| Diagnostic à distance – préparé dans le tableau électrique (le raccordement est effectué par le client) ; un service de garantie est nécessaire |
Sondes
| Option |
Éclairage de travail
| Dans la cabine opérateur, projecteur sur la cabine, éclairage supérieur depuis le couvercle supérieur de la base de la colonne (à discuter) |
Sécurité de l’opérateur
| Cabine de sécurité de l'opérateur stationnaire |
